FAG轴承 6003-H-2RSR 深沟球轴承

/分类： /作者：

FAG轴承 6003-H-2RSR 深沟球轴承

FAG深沟球轴承60..-H-2RSR

此款FAG深沟球轴承适用于径向载荷占主导地位。在纯径向载荷下，滚动元件和滚道之间的接触点位于滚道的中心。因此，接触点之间的连接通过径向平面，即最佳载荷方向为纯径向载荷图。较大的FAG轴承截面允许较高的负载，承载能力取决于FAG轴承系列。因此，系列618和619的FAG深沟球轴承，由于其较小的轴承横截面，不能支持高达系列60、62和63的载荷，其尺寸相对于孔径d相同，但其横截面图较大。

图1-FAG深沟球轴承 6003-H-2RSR
图2-FAG深沟球轴承 6003-H-2RSR

FAG深沟球轴承 6003-H-2RSR 主要尺寸和性能数据

d 17 mm 内径
D 35 mm 外径
B 10 mm 宽度
Cr 6,000 N 基本额定动载荷, 径向
C0r 3,240 N 基本额定静载荷，径向
Cur 198 N 疲劳极限载荷, 径向
nG 11,700 1/min 极限转速
≈m 0.04 kg 重量
FAG深沟球轴承 6003-H-2RSR 尺寸
rmin 0.3 mm 最小倒角尺寸
D2 31 mm 凹穴到外圈内径
d2 21.3 mm 止推垫圈直径
FAG深沟球轴承 6003-H-2RSR 安装尺寸
da min 19 mm 轴挡肩最小直径
Da max 33 mm 轴承座挡肩最大直径
ra max 0.3 mm 最大凹穴半径
FAG深沟球轴承 6003-H-2RSR 计算因素
f0 14.3 计算系数
FAG深沟球轴承 6003-H-2RSR 温度范围
Tmin -20 °C 最低工作温度
Tmax 110 °C 最高工作温度

FAG轴承的内部径向游隙与工作游隙

/分类： /作者：

FAG轴承的内部径向游隙与工作游隙

FAG轴承的内部径向游隙

FAG轴承的内部径向游隙指的是带内圈FAG轴承安装前的游隙。它的大小用内圈相对外圈在径向方向上从一个极限位置到另一个极限位置的位移来确定。根据DIN 620-4， ISO 5 753，内部径向游隙被分组。

FAG轴承的工作游隙

FAG轴承的工作游隙是安装后运转工况下FAG轴承正常温热时的游隙。其大小是指轴在径向方向上从一个极限位置移动到另一个极限位置的位移。FAG轴承的工作游隙来自于初始内部径向游隙，并受过盈配合和安装状态下温度变化的影响。

FAG轴承的工作游隙值

FAG轴承的工作游隙值与轴承的工作条件和安装条件有关。如果热是通过轴传递的，轴有挠度或出现不对中时，必须选用较大的工作游隙。

小于 CN 的工作游隙只在特殊工况下使用，如高精密轴承布置。通常用 CN 组游隙即可获得普通工作游隙；对于大FAG轴承，如果满足推荐的轴和轴承座公差，大都可选用 C3 组游隙。

FAG轴承 UC215-45 外球面球轴承

/分类： /作者：

FAG轴承 UC215-45 外球面球轴承

德国FAG外球面球轴承

德国FAG最新推出的黑系列外球面球轴承座代表简便的安装，超低的运转噪音，较高的可靠性。FAG外球面球轴承座喷漆的铸铁轴承座尺寸严格按照日本工业标准JIS 1559 B制造。与之配合的FAG外球面球轴承源于62系列球轴承。FAG外球面球轴承座的内外圈均采用了DUROTECT® B涂层，大大提高了FAG外球面球轴承座的抗腐蚀能力。这些特性，使FAG外球面球轴承座尤其适用于中高载荷的应用，例如在农业机械，驱动技术，输送技术，泵，以及钢铁工业等行业方面。

德国FAG外球面球轴承尺寸图

FAG外球面球轴承 UC215-45 主要尺寸和性能数据

d 71.438 mm 内径
d 2.8125 inch 内径，英寸
DSP 130 mm 外径
B 77.8 mm 宽度
nG Grease 6,000 1/min 脂润滑极限转速
Cr 66,000 N 基本额定动载荷, 径向
C0r 44,500 N 基本额定静载荷，径向
Cur 1,880 N 疲劳极限载荷, 径向
≈m 2.39 kg 重量
FAG外球面球轴承 UC215-45 尺寸
C 32 mm 外圈宽度
C2 33.4 mm 密封总宽度
S 33.3 mm 滚道距离
d1 90 mm 内圈挡边直径
Ca 8.5 mm 至润滑孔距
A 12 mm 螺纹距离
W 0.25 inch 开口宽度（英寸）
FAG外球面球轴承 UC215-45 计算因素
f0 14.6 计算系数

FAG轴承的油浴润滑

/分类： /作者：

FAG轴承的油浴润滑

油位应达到最低滚动体的中心线。如果油位高于此处，在高速下FAG轴承温升增大，油液喷溅造成能量损失。而且，润滑油会起泡。

总之，该润滑方式适于转速不超过 n · dM = 300 000 min–1 · mm。在转速 n · dM 150 000 min–1 · mm，允许轴承浸入油液中。对于具有不对称截面的FAG轴承，由于泵吸效应必须设计回油槽，以保证润滑油再循环。

对于推力FAG轴承，油位必须覆盖其保持架的内径。轴承座内的油量必须按照比例保证充分，否则再润滑间隔必须很短。

德国FAG轴承 6002-H-2RSR 深沟球轴承

/分类： /作者：

德国FAG轴承 6002-H-2RSR 深沟球轴承

FAG深沟球轴承60..-H-2RSR

此款FAG深沟球轴承适用于径向载荷占主导地位。在纯径向载荷下，滚动元件和滚道之间的接触点位于滚道的中心。因此，接触点之间的连接通过径向平面，即最佳载荷方向为纯径向载荷图。较大的FAG轴承截面允许较高的负载，承载能力取决于FAG轴承系列。因此，系列618和619的FAG深沟球轴承，由于其较小的轴承横截面，不能支持高达系列60、62和63的载荷，其尺寸相对于孔径d相同，但其横截面图较大。

图1-FAG深沟球轴承 6002-H-2RSR
图2-FAG深沟球轴承 6002-H-2RSR

FAG深沟球轴承 6002-H-2RSR 主要尺寸和性能数据

d 15 mm 内径
D 32 mm 外径
B 9 mm 宽度
Cr 5,850 N 基本额定动载荷, 径向
C0r 2,850 N 基本额定静载荷，径向
Cur 172 N 疲劳极限载荷, 径向
nG 13,100 1/min 极限转速
≈m 0.033 kg 重量
FAG深沟球轴承 6002-H-2RSR 尺寸
rmin 0.3 mm 最小倒角尺寸
D2 27.98 mm 凹穴到外圈内径
d2 19.8 mm 止推垫圈直径
FAG深沟球轴承 6002-H-2RSR 安装尺寸
da min 17 mm 轴挡肩最小直径
Da max 30 mm 轴承座挡肩最大直径
ra max 0.3 mm 最大凹穴半径
FAG深沟球轴承 6002-H-2RSR 计算因素
f0 14 计算系数
FAG深沟球轴承 6002-H-2RSR 温度范围
Tmin -20 °C 最低工作温度
Tmax 110 °C 最高工作温度

FAG轴承的油气润滑

/分类： /作者：

FAG轴承的油气润滑

此方法适于向心FAG轴承高速低载时(n · dM = 800 000 到 3 000 000 min–1 · mm)。利用清洁干燥的压缩空气将润滑油吹入FAG轴承。这样产生较大气压。这能够防止外部污染物进入FAG轴承。采用油气润滑系统用于最小油量润滑，摩擦力矩和运行温升会较小。

  • 推力FAG轴承应尽可能避免使用油气润滑。
  • 足够润滑所需的油量与FAG轴承类型有关.
  • 油气润滑的冷却效果非常小。
  • 请遵循润滑设备制造商提供的说明书。

FAG轴承 6001-H-2RSR 深沟球轴承

/分类： /作者：

FAG轴承 6001-H-2RSR 深沟球轴承

FAG深沟球轴承60..-H-2RSR

此款FAG深沟球轴承适用于径向载荷占主导地位。在纯径向载荷下，滚动元件和滚道之间的接触点位于滚道的中心。因此，接触点之间的连接通过径向平面，即最佳载荷方向为纯径向载荷图。较大的FAG轴承截面允许较高的负载，承载能力取决于FAG轴承系列。因此，系列618和619的FAG深沟球轴承，由于其较小的轴承横截面，不能支持高达系列60、62和63的载荷，其尺寸相对于孔径d相同，但其横截面图较大。

图1-FAG深沟球轴承 6001-H-2RSR
图2-FAG深沟球轴承 6001-H-2RSR

FAG深沟球轴承 6001-H-2RSR 主要尺寸和性能数据

d 12 mm 内径
D 28 mm 外径
B 8 mm 宽度
Cr 5,400 N 基本额定动载荷, 径向
C0r 2,360 N 基本额定静载荷，径向
Cur 126 N 疲劳极限载荷, 径向
nG 15,400 1/min 极限转速
≈m 0.021 kg 重量
FAG深沟球轴承 6001-H-2RSR 尺寸
rmin 0.3 mm 最小倒角尺寸
D2 25.34 mm 凹穴到外圈内径
d2 16.8 mm 止推垫圈直径
FAG深沟球轴承 6001-H-2RSR 安装尺寸
da min 14 mm 轴挡肩最小直径
Da max 26 mm 轴承座挡肩最大直径
ra max 0.3 mm 最大凹穴半径
FAG深沟球轴承 6001-H-2RSR 计算因素
f0 13 计算系数
FAG深沟球轴承 6001-H-2RSR 温度范围
Tmin -20 °C 最低工作温度
Tmax 110 °C 最高工作温度

FAG轴承的润滑方法

/分类： /作者：

FAG轴承的润滑方法

FAG轴承的基本润滑方法有：

  • FAG轴承的滴油润滑
  • FAG轴承的油气润滑( 为保护环境，可用油气润滑替代油雾润滑 )
  • FAG轴承的油浴润滑( 浸油润滑或油池润滑 )
  • FAG轴承的循环油润滑。

FAG轴承的滴油润滑

这种方法适用于FAG轴承高速转动的场合。所需的润滑油量与FAG轴承的类型和尺寸、转速和载荷有关。对于每列滚动体，油量参考值介于 3 滴剂 /min 到 50 滴剂 /min( 一滴约重 0.025 g)。

FAG轴承 UC215 外球面球轴承

/分类： /作者：

FAG轴承 UC215 外球面球轴承

德国FAG外球面球轴承

德国FAG最新推出的黑系列外球面球轴承座代表简便的安装，超低的运转噪音，较高的可靠性。FAG外球面球轴承座喷漆的铸铁轴承座尺寸严格按照日本工业标准JIS 1559 B制造。与之配合的FAG外球面球轴承源于62系列球轴承。FAG外球面球轴承座的内外圈均采用了DUROTECT® B涂层，大大提高了FAG外球面球轴承座的抗腐蚀能力。这些特性，使FAG外球面球轴承座尤其适用于中高载荷的应用，例如在农业机械，驱动技术，输送技术，泵，以及钢铁工业等行业方面。

德国FAG外球面球轴承尺寸图

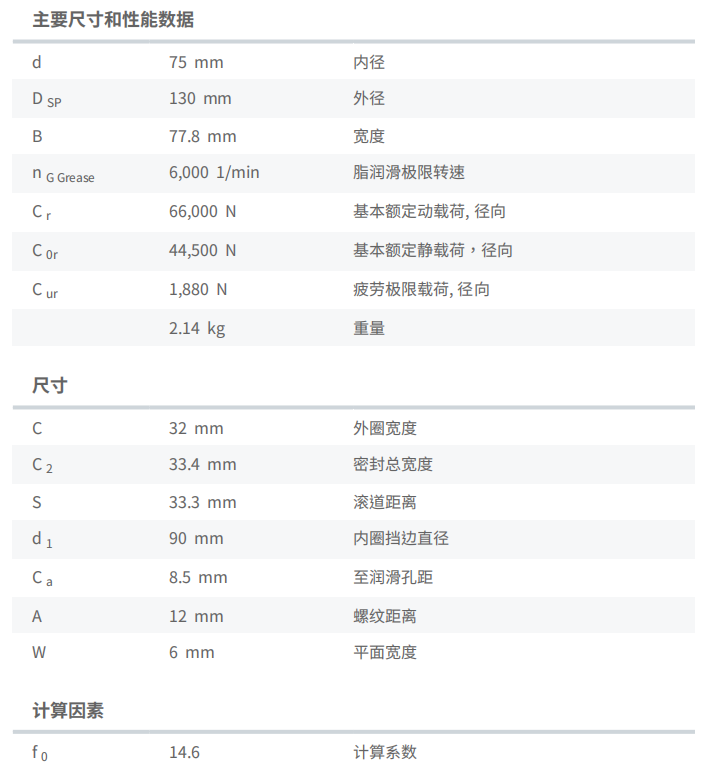

FAG外球面球轴承 UC215 数据

FAG轴承润滑油的兼容性

/分类： /作者：

FAG轴承润滑油的兼容性

在FAG轴承使用润滑油之前，必须检验它们是否与塑料、密封材料( 合成橡胶 )、轻金属和有色金属发生反应。必须在动载荷和工作温度下进行检验。必须检查FAG轴承合成油的兼容性。同时必须向润滑剂制造商咨询。

FAG轴承润滑油的混合性

应尽可能避免FAG轴承不同润滑油的混合。在特殊情况下，所含的不同添加剂可能会出现不可预见的反应。

通常情况下，矿物油基相同的润滑油和相同类别的润滑油可以混合，例如都是 HLP 类型的两种油可以混合。粘度差别不许超过一个 ISO-VG 级别。

必须检查合成油的兼容性。同时必须向润滑剂制造商咨询。对于每一种情况，必须提前检查它们的混合性。

FAG轴承的清洁度

润滑油的清洁度影响FAG轴承的额定寿命，承载能力和寿命。

因此舍弗勒集团建议应采用润滑油过滤器，并注意其滤过率。过滤器筛目应在 25 m。
